02950 LIMA - Pali per sostegno catenaria mensola corta

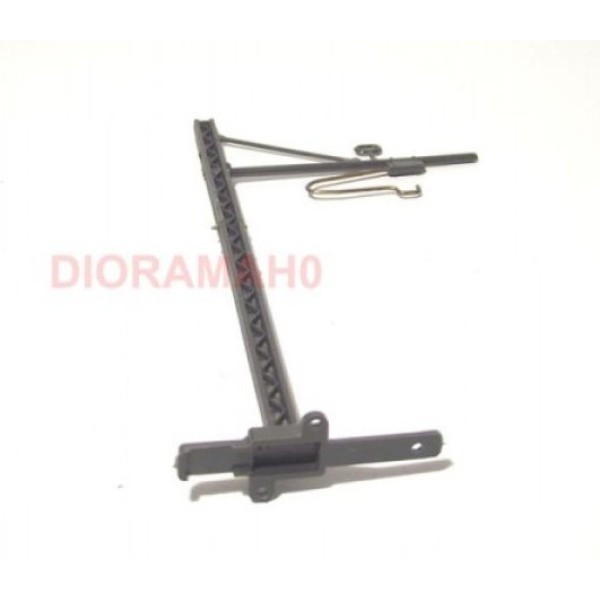

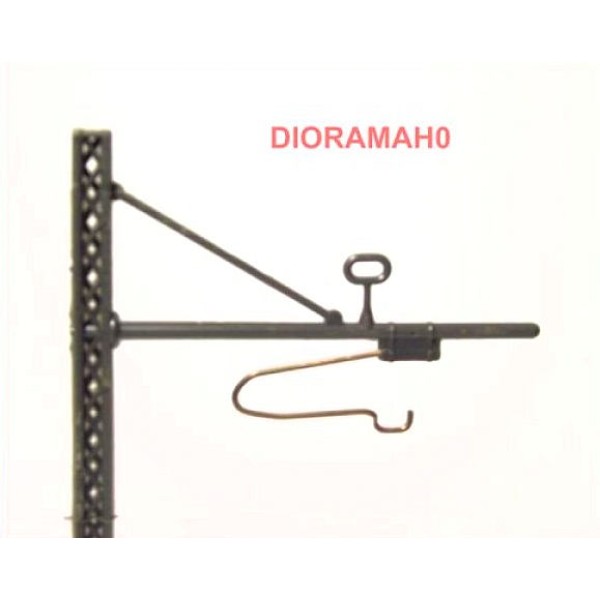

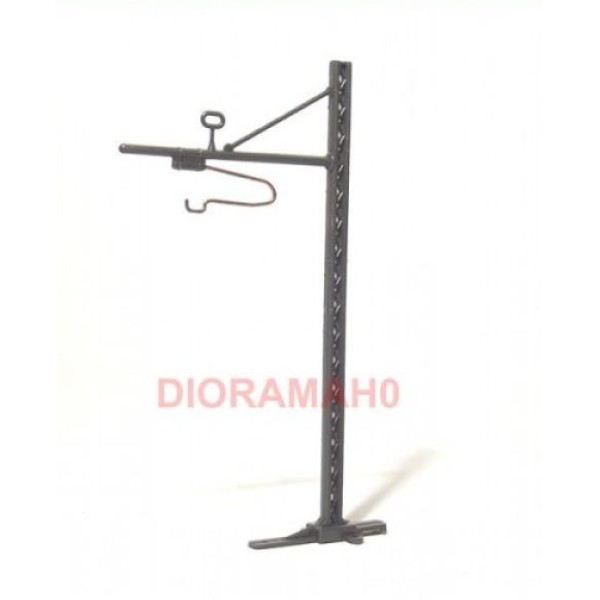

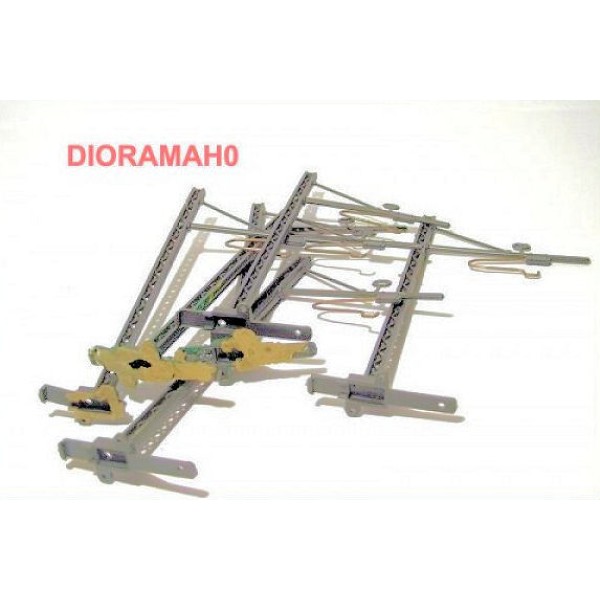

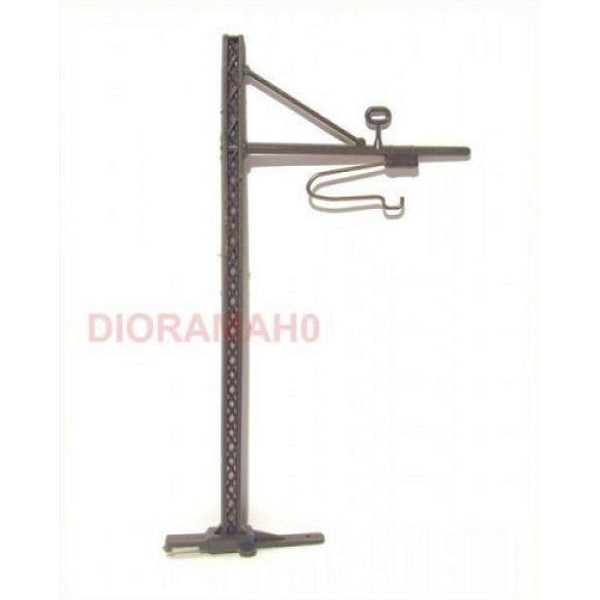

Usato, pali per sostegno catenaria a mensola corta, articolo 602950 originale Lima Italy, Palo a mensola corta, linea di contatto in rame- per realizzare una seconda linea analogica. Tutti i pali sono comprensivi di contatto in rame nella mensola, i pali alla base possono essere fissati al plastico ferroviario con chiodini. Vedi foto. Palo completo con base di fissaggio e due isolatori, l'articolo potrebbe arrivare già assemblato o da assemblare.

ricambi:
Prodotto correlato Isolatori articolo 60 2950 01
Prodotto correlato Base di fissaggio 602950 02
Produttore: LIMA ITALY
Pezzi: 01 (Singolo pezzo)
Confezione: Busta
INFO: MONTAGGIO DEI PALI

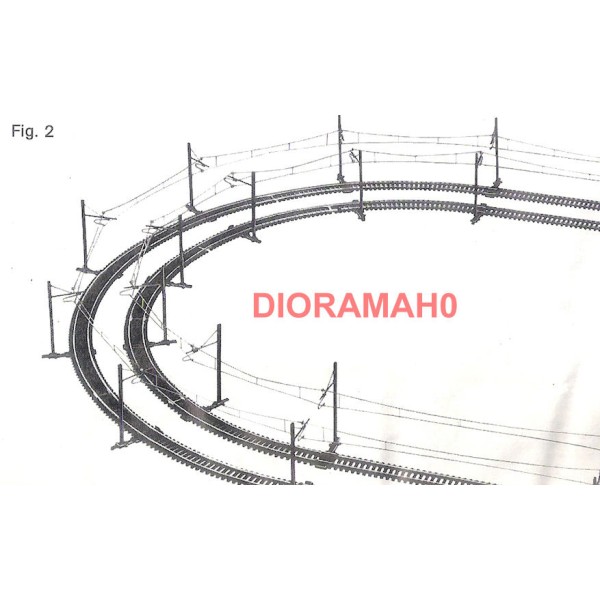

I pali vanno montati con le speciali basi di fissaggio (602950 02) I pali vanno disposti nel circuito rispettando le distanze di: mm.166,5 - mm. 222 - mm. 333 per la curva diametro 720 la distanza è di mm 166,5  per la curva diametro 862 la distanza è di 222 mm TRATTI RETTILINEI Nei tratti rettilinei i pali vanno montati alternativamente a mensola corta 602950 e mensola lunga 602951 in modo da realizzare un percorso poligonale della catenaria. Ciò oltre a migliorare il contatto catenaria pantografo, evita l’usura del pattino di contatto in un sol punto (fig. 2 foto)

URVE

In curva per una palificazione interna vanno usati pali a mensola lunga, se esterna pali a mensola corta. POSIZIONE DEI PALI SU UNO SCAMBIO O INCROCIO DX E SX Il palo d’ingresso allo scambio può essere indifferentemente a mensola lunga o corta, all’interno o all’esterno posizionato in corrispondenza dell’inizio dello scambio. All’uscita dello scambio dovrà essere sempre usato un palo a mensola corta 602950, più la speciale prolunga 602953, posizionato dalla parte dritta dello scambio alla distanza corrispondente alla sua lunghezza (fig. 4 foto). Ciò consentirà alla prolunga 602953 d’incontrare esattamente la mezzaria del tratto deviato alla congiunzione.

PALO DI TESTA 602954 (Info)

DOPPIO BINARIO

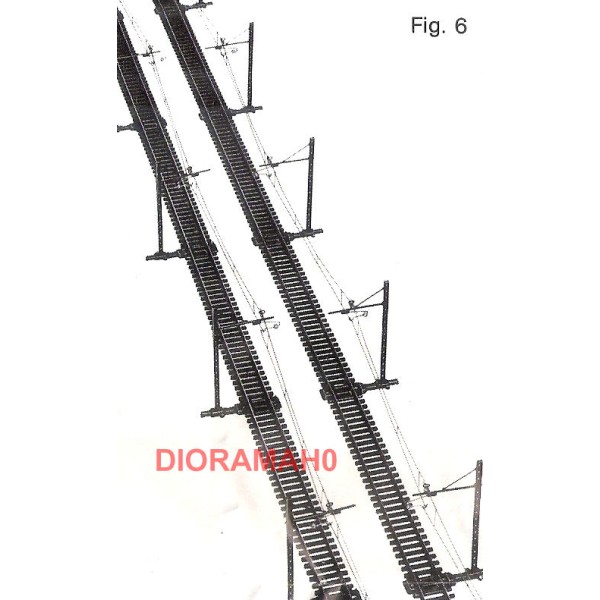

Nel doppio binario i pali vanno posizionati all’esterno contrapposti tra loro.
Ad un palo a mensola corta corrisponderà a una mensola lunga. (Fig. 6 foto)

STAZIONI

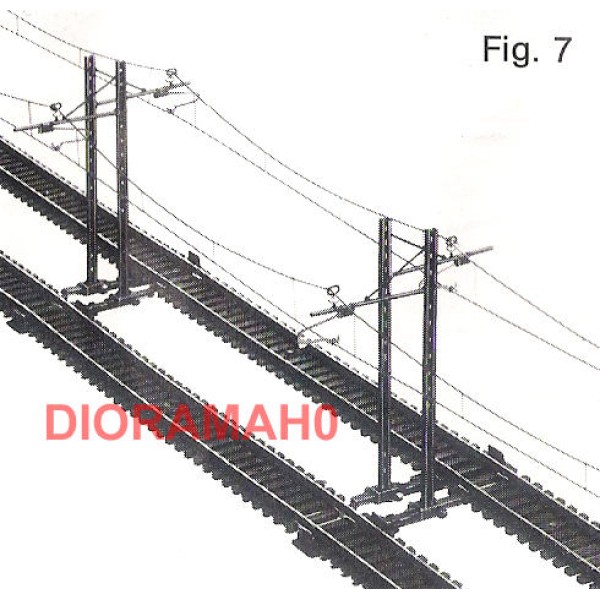

Nelle  stazioni i pali vanno montati accostati tra loro uno a mensola corta ed uno a mensola lunga. (Fig.7 foto)

L’ ALLACCIAMENTO DELLA  CATENARIA (Info)
ELETTRIFICAZIONE

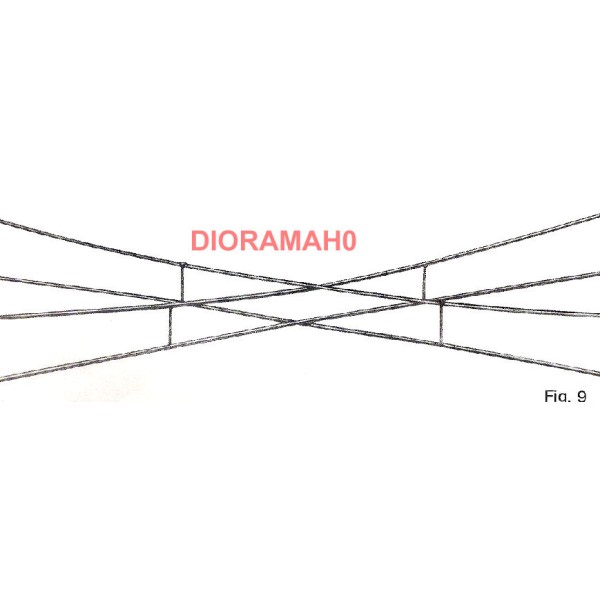

In  corrispondenza degli incroci i fili andranno intersecati fra di loro. (Fig.9 foto)

ISOLATORI (Info)
PALO DI PRESA CORRENTE di presa di corrente 602952 (info)
